自作電池アダプタ

自作電池アダプタ

	A:　H-D(MR-9)型水銀電池 1.35V B:　VARTA V625PX 1.35V（MR-9同等品） C:　VARTA V625U 1.5V (アルカリ代用電池) D:　電圧変換型アダプタ+SR44 1.55V 　　関東カメラサービス社製
	自作アダプタ「H-D(MR-9)型水銀電池」灯油ポンプのホースを電池高さに切断します。（ポンプホース以外にも、紙の筒など適当な直径の非金属のものが利用できます） LR44アルカリ電池 1.5V をこの中に入れます。周囲の隙間は、フェルト（書道の下敷き等）で埋めます。水銀電池は1.35V、アルカリは1.5Vその差を問題に感じる方も多いと思いますが、ほとんどの場合、問題なく使用できます。電池電圧についての詳しい考察は、こちらを参照してください。
	A:　HM-N(NR52)型水銀電池 1.35V B:　電圧無変換型アダプタ+SR44 1.55V 関東カメラサービス社製 C:　自作アダプタ+LR44アルカリ電池 1.5V 　高さが足りない分は、アルミ箔などの金属で調節します。その際、電池のプラス側にアルミを入れること。マイナス側に入れると、電池のプラスマイナスがショートすることがあります。
	同様の原理で、 A:　HM-4N型水銀電池 5.6V B:　自作アダプタ+4LR44アルカリ電池 6V 　　木の棒にアルミ箔を巻いたものを使用 C:　4LR44の代わりに、LR44アルカリ電池1.5Vを４個直列でも可能です。　　隙間は電池をフェルト（書道の下敷）で巻いて埋めます。その際、電池のプラス側にアルミを入れること。マイナス側に入れると、電池のプラスマイナスがショートすることがあります。

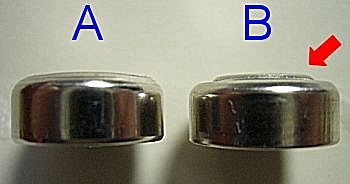

	LR44を４個重ねる際に、もうひとつ注意があります。同じLR44でも微妙に形状が異なるものがあります、Ａのようにマイナス側の出っ張りが小さいものと、Ｂのように大きいものがあります。重ねる場合は、Ｂのようにマイナス極が出っ張っているものを使ってください。Ａのようなものは、ショートする可能性があります。

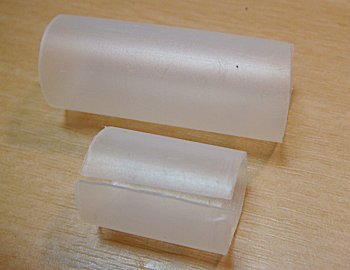

	フェルト（書道の下敷）の代わりのアイディアを追加報告します。写真上は灯油ポンプのホース、写真下は同じく灯油ポンプのホースですが、縦に切れ目を入れてあり、これにLR44を４個直列に入れ（巻き）ます。　電池をホースでのり巻きのように巻いて、はみ出した部分を切り取ります。これを先ほどのホースの中に入れると隙間なくピッタリと納まります。ホースが２重になった形になります。プラス側にアルミ円柱のスペーサーを入れれば完了です。

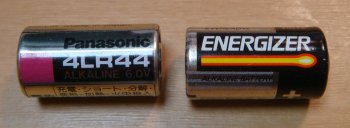

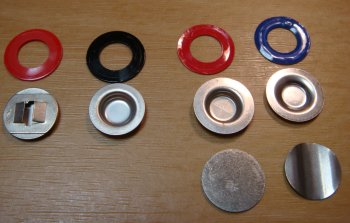

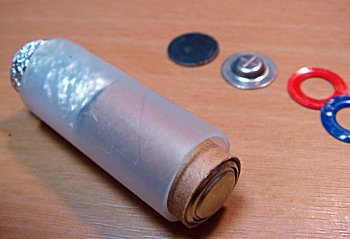

	次は、Range Finderをご覧のＫＳさんからご連絡をいただいた方法をご紹介します。消費した4LR44を写真のように分解します。そうするとLR44を詰めるための紙製の筒がでてきます。（写真のPANASONICもENERGIZERのどちらも紙筒でした）　写真下のように、この紙筒をLR44のホルダーとして再利用する訳です。　また、金属円盤が何枚か取り出せます。これらは、電池の厚みが足りない場合など便利なスペーサーとして利用が可能です。

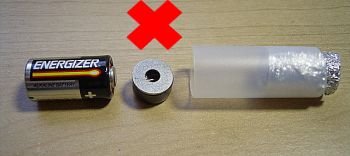

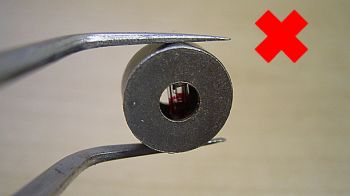

	上記、HM-4N型水銀電池 5.6Vを、6Vのアルカリ電池で代用する時、その電圧差は問題になりません。これについても、詳しくはこちらを参照していただきたいのですが、ここではそれを実証するために、簡単な実験をしてみました。ダイオードを使用して、6Vの電圧を5.6Vまで落としてみました。写真上の内部に見えるのがダイオードです。これを、先ほどの自作アダプタに入れ込んで、電圧を5.6Vまで落としました。さて、カメラに入れて動くかどうか試します。機種はヤシカエレクトロ３５です。結果は、カメラは動作しません。　6Vのアルカリ電池を電圧を変換せずにカメラ入れるのが正解です。これでちょどよい電圧に下がっているのです。これを最初から5.6Vに下げてしまうと、電池の内部抵抗で電圧が下がり過ぎるのが、動作しない原因なのです。これはアルカリ電池と水銀電池の特性の違いによるものなのです。
H-P(MR-50)型水銀電池→	H-P(MR-50)型水銀電池アダプタにつきましては、こちらをご参照ください。

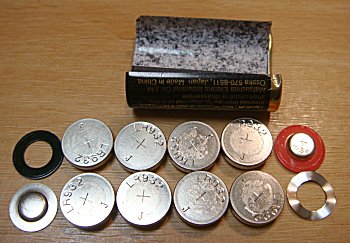

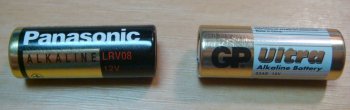

	PENTAX SPに使用するので有名なHB型水銀電池。これの代用電池についてＫＳさんからアイディアをいただききましたので、ご紹介します。　A23という12Vの電池（これはLRV08と同等品）を分解するとLR932ボタン電池が８個取れます。これがHB型水銀電池の代用電池として適していて、このLR932ボタン電池をペンタックスSPに入れて（少し隙間があるのですが）蓋を閉めただけでメーターがきちんと動くそうです。　（注）電池の分解を奨励しているわけではありません。自己責任でお願いいたします。　貴重な情報をいただきましたKSさんに、感謝いたします。ありがとうございました。
