| H-P(MR-50)型水銀電池 OLYMPYS 35LE 編 |
 | KONICA AUTO SEにも使われている1.35VのH-P(MR-50)型水銀電池。実物は写真左、ただし劣化して使えない状態です。随分背の高い電池で、LR44アルカリボタン電池３個分の高さです。電圧から考えて、通常LR44でに金属（アルミ箔など）で下駄を履かせれば代用できるのですが、問題があります。大きな電流が必要な電子シャッターであるためか、電圧降下が著しく、シャッターの調子が使ってすぐに不安定になります。経験上、これはこの個体に限ったことではないようです。特に気温が低い日には、電池の機能低下が著しく、撮影できなくなることがしばしばありました。そこで、LR44を並列にすれば、電圧は変化せず長持ちするのではないか、ということで有り合わせの材料で、「並列アダプタ」を作ってみました。直列でしたら、電池を重ねるだけなのですが、並列ですとこのような工夫が必要になります。 材料は、灯油ポンプの管、プラ板、電極にするハトメラグです。プラ板を円形に切って、中央にハトメラグを取り付けます。これを４個作っておきます。 | |||||||||||||||||||||||||||||||||||
 | 図のように、プラ板を重ねて、ポンプ管に入れて接着するだけです。中央の５枚のプラ板は接着し１枚にしてから管に入れて固定します。あとは、ラグとラグの間を細いリード線で結び（はんだ付）ます。 | |||||||||||||||||||||||||||||||||||

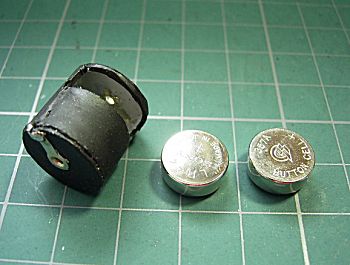

 | 写真が完成した状態です。手元にある材料で、思いつきで作りましたので、あまりきれいでなく、すみません。つや消しブラックで塗装してみました。 | |||||||||||||||||||||||||||||||||||

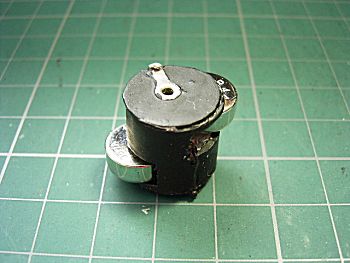

 | LR44の取り出し口をつけておくと、このように横から出し入れできます。電池を入れた後、アダプタごとカメラの電池ボックスに入れます。 いよいよ、実際に使ってみました。測定結果を示します。
H-P(MR-50)型水銀電池を使用するカメラには、いつも苦労させられてきましたが、これで何とか使えそうです。 （以下、参考） 電池ボックスが深いために、誤ってLR44を２個直列に入れ、それにも関わらず、ほぼ正常に撮影できたという報告もありました。ということで、これも試してみました。 つまり、LR44の電圧降下が著しいならば、逆転の発想で、単純にLR44を直列に入れてみようということです。電圧が3Vになりますが、動作時にはかなり降下（約1.5V程度）しているようです。
|
