コンバージョンレンズの分解 |
エレクトロ35のレンズに付けるコンバージョンレンズです。テレコンバーター「YASHIKOR AUX.TELEPHOTO F5.6」、ワイドコンバーター「YASHIKOR AUX.WIDE ANGLE F5.6」および、外付けのファインダーが、専用革ケースにセットで入っています。 大きなレンズですが、どちらにも内部にカビと汚れがありましたので分解することにしました。テレには、カニ目(赤矢印)がありますので、これで分解できそうです。ワイドには、裏にも表にはカニ目がありません。ゴム栓で回しても動かないので、思い切って青矢印のリングを手で強く回してみたら、回りました。 | |

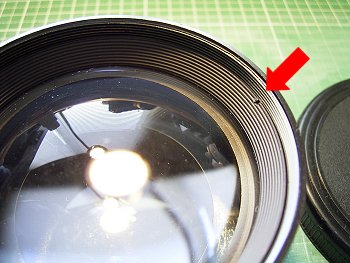

これはテレの前玉です。カニ目を回すことで内部にアクセスできます。 | |

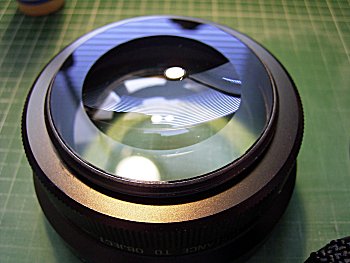

テレの後玉です。クリーニングできれいになりました。ガラスのくぼみがきれいです。 | |

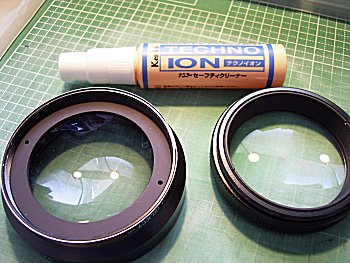

こちらは、ワイドレンズです。写真の青矢印リングを回すことで、写真のように分解できました。
クリーニング液については、こちらのページをご参照ください。 | |

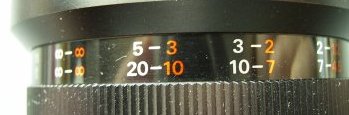

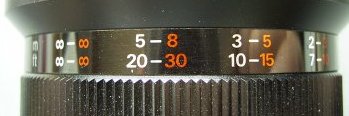

写真上がワイドレンズ、下がテレレンズの距離補正表示です。 白文字が物体までの距離を、オレンジ文字がカメラの距離設定を表しています。距離計の二重像が合致した時の、カメラ本体の距離リング表示が物体までの距離です。例えば、この物体までの距離が5mのとき、ワイドでは8mにテレでは3mに、本体の距離を設定しなおす必要があるということです。 外付けのファインダーは、周囲にWIDEのブライトフレーム、その内側にTELEのブライトフレームがある、テレワイド共用のものです。 |
