Restoring tips
WELMY 35M-3

軍艦部のプレートを外すと距離計調整用の窓
が現れます。ここから距離計調整ができます。

このギア、カム群がすべて固着していました。
ベンジンで洗浄して固着は改善しましたが、
部品精度がよくなく、正常に動作させるため
に、試行錯誤の調整が必要となりました。

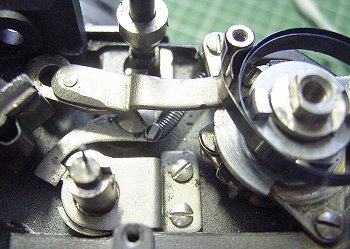

これは底部ではなく、軍艦部の下の写真です。
長いカムは、距離計に連動するもので、赤矢印
部分がシャフトで繋がって連動しています。

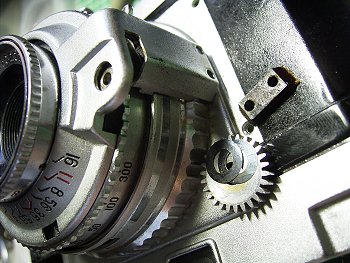

いよいよ、個性的な鏡胴カバーを外します。
どのような仕組みなのか興味津々です。

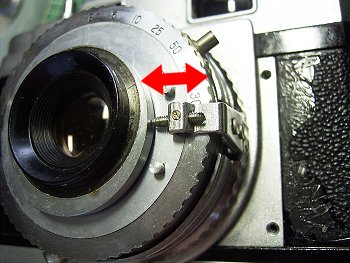

距離計連動は、写真のような仕組みでした。
芋ねじで、微調整ができるようになっています。
さらに分解するとシャッターまで到達できます。
この辺がすべて固着していましたので、洗浄す
ることで、スムースに動くようになりました。
