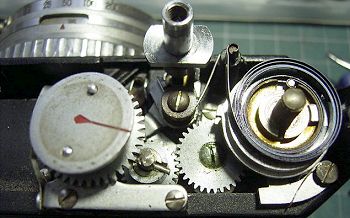

巻き上げが不動のため、軍艦部を開けてみました。 古いグリスをベンジンでクリーニングしました。 問題はないようですが、巻き上げは不動のままです。

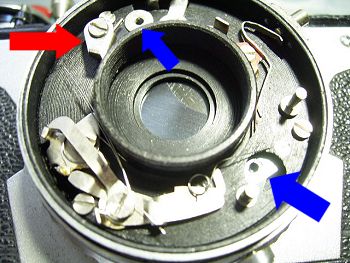

次にシャッターを分解しました。上部青矢印に付い ていたシャッターチャージ用の長いアームを取り除 いた状態です。下の青矢印がシャッター羽根穴です シャッター速度は、なんと赤矢印のテンションの みで制御しています。どうもシャッターチャージが うまく動いてくれません。観察して推理してみます。

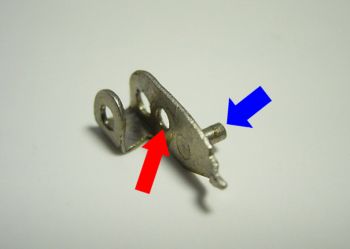

写真の青矢印はシャッター羽根穴に差し込まれる部 分です。赤矢印部分の穴にリベットがあるはずです が欠損しています。シャッター内部を探したら、2mm 程度の小さなリベットが落ちていました。その頭が 斜めになっています。シャッターがチャージする時 はカムを押し、戻すときには、すり抜ける仕組みで す。角度を確認して、リベットを接着して完了です。 不動の原因はこれでした。シンプルなだけに、からく りの謎を解かなくてはならないシャッターでした。
