Restoring tips
MINOLTA HI-MATIC E

ストロボ装着時の仕組みを簡単にご紹介します。

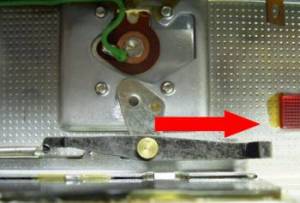

写真は、軍艦部カバー裏面です。
ホットシューにストロボを装着すると、
長いカムが矢印の方向へ動く仕組みです。

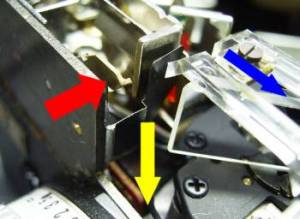

ファインダー付近の様子です。
上写真のスライドしたカムが赤矢印金具を押します。
この状態で、レリーズボタンを押すと、黒プレートが
レリーズと共に黄色矢印の方向に下がります。その結果
奥のランプの光が透明プラスチック中を通ってファイン
ダー内に通り、ストロボマークが見える仕組みです。
