安原一式レストア 距離計1

---

	これが等倍ファインダーの正体。ハーフミラーではなく、プリズムによるビームスプリッターです。

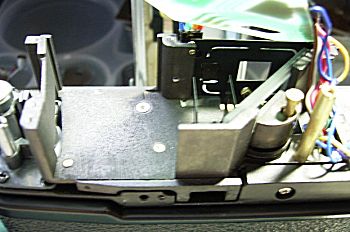

	このプリズムが、三角形の板（３本のねじ）で固定されています。写真はプリズムを外した状態ですが、このスペースにかなりの遊びがあります。つまりプリズムを入れた時、微妙に角度がずれるということです。プリズムがずれると、もちろん距離計がずれてしまいます。プリズムを入れるときは、ある程度二重像度覗きながら固定してください。と言うより、距離計の調整が必要になりますので、安易にプリズムは取り外さない方がいいと思います。

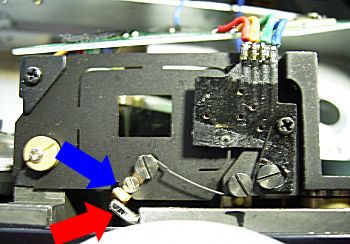

	ブライトフレームのパララックス補正機構です。距離計に連動した赤矢印カムが動くことで、青矢印カムを押し上げ、フレームを移動させています。ブライトフレームが動かなくなった場合は、このカムの動きや、テンションをか けているスプリングを確認してください。
	赤矢印が距離計水平調整ねじです。ボディー平面の飾りねじを外すことで、外からも調整可能です。青矢印は垂直方向調整ねじで、こちらは軍艦部を開けないと調整できません。
